Sprawność przesyłu

Rys 23.   Okno doboru sprawności przesyłu.

W grupie Przesył należy wybrać za pomocą listy rozwijalnej Typ instalacji ciepłej wody oraz wybrać Rodzaj instalacji ciepłej wody. Wartości możliwe do wyboru w listach rozwijalnych przedstawione są na podstawie rozporządzenia. Istnieje także możliwość podania własnych wartości przez audytora.

Na podstawie wybranych w grupie Przesył, informacji z list rozwijalnych w grupie Sprawność przesyłu zostanie dobrana sprawność. Doboru można dokonać również za pomocą przycisku Tablica, po naciśnięciu którego otworzy się odpowiednia tabela z Rozporządzenia. W przypadku gdy rozporządzenie przewiduje zakres sprawności audytor za pomocą suwaka będzie miał możliwość wybrania wartości sprawności.

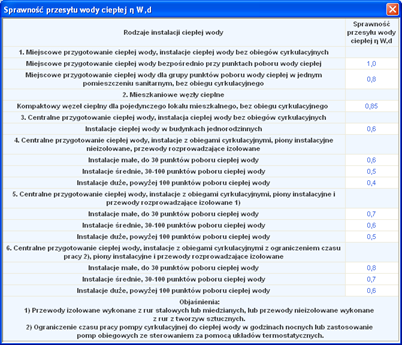

Rys 24.
Sprawność przesyłu wody ciepłej.

Audytor ma możliwość podania własnej wartości lub dokonania obliczeń, po naciśnięciu przycisku Oblicz otworzy się okno

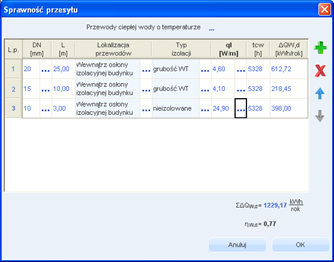

Rys 25.
Sprawność przesyłu-okno pomocnicze

Tabela ma możliwość dodawania nowych wierszy i usuwania istniejących. Przewody ciepłej wody o temperaturze … -  użytkownik wybiera jeden z wariantów na podstawie, którego wstawiane będą wartości ql (jednostkowa strata ciepła przewodów) w tabeli.



DN-  to średnica przewodów ciepłej wody,



L - długość przewodów ciepłej wody.



Lokalizacja przewodów - decyduje czy przewody są na zewnątrz czy wewnątrz osłony izolacyjnej budynku poza tym należy określić.



Typ izolacji  - grubość osłony izolacyjnej budynku,



 t_CW – czas trwania sezonu grzewczego, to wartość pobierana domyślnie przez program na podstawie norm bądź wpisywana samodzielnie przez audytora.



Pozostałe wartości w tabeli są wyliczane na podstawie wprowadzonych danych przy pomocy wzorów podanych w rozporządzeniu.
